পণ্য ভিডিও

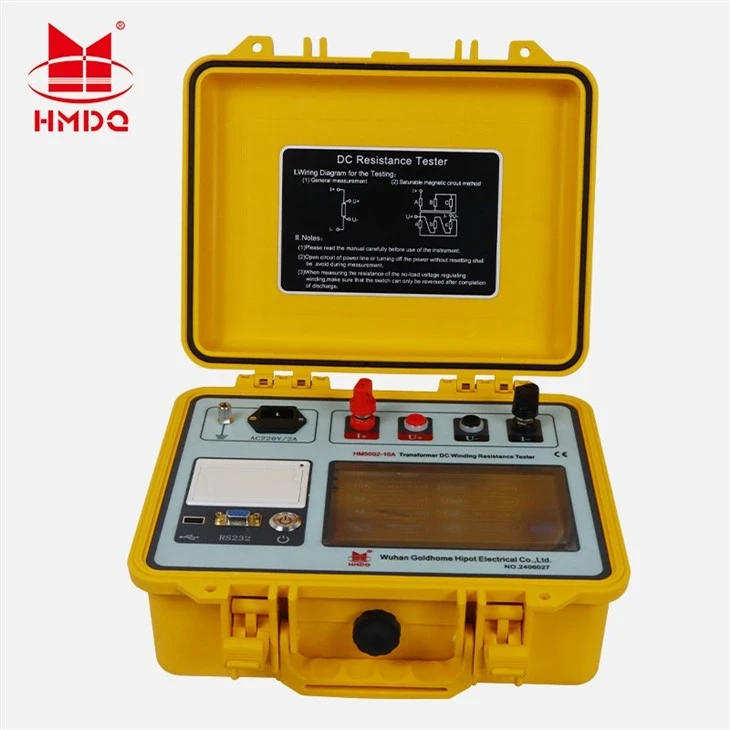

HMDQ HM5002 10একটি 20A DC রেজিস্ট্যান্স টেস্টার বর্ণনা ভিডিও
পণ্যের প্যারামিটার
1. আউটপুট বর্তমান:10A, 5A, 1A, 100mA, 10mA, 1mA, স্বয়ংক্রিয়;
2. পরিসর:
0.5mΩ-1.6Ω (10A গিয়ার)
20mΩ-3.2Ω (5A গিয়ার)
100mΩ-16Ω (1A গিয়ার)
16Ω-100Ω (100mA গিয়ার)
100Ω-2kΩ (10mA গিয়ার)
2kΩ-100kΩ (1mA গিয়ার)
3. নির্ভুলতা:± (0.2%+2 অক্ষর);
4. রেজোলিউশন:0.1μΩ;
5. কাজের তাপমাত্রা:-20 থেকে 40 ডিগ্রি;
6. পরিবেষ্টিত আর্দ্রতা:কম বা সমান 80% RH, কোন ঘনীভবন নয়;
7. উচ্চতা:1,000 মি এর কম বা সমান
8. ওয়ার্কিং পাওয়ার সাপ্লাই:AC220V±10% 50Hz±1Hz; 24VDC/6Ah লিথিয়াম ব্যাটারি;
9. মাত্রা:323*275*135 মিমি;
10. ওজন:4.75 কেজি।
পরীক্ষা এবং অপারেশন পদ্ধতি
(I) টেস্ট ওয়্যারিং

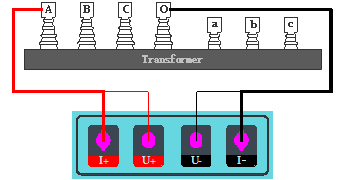

উ: একক-ফেজ পরিমাপ পদ্ধতি, নীচের চিত্রটি দেখুন:
চিত্র 1

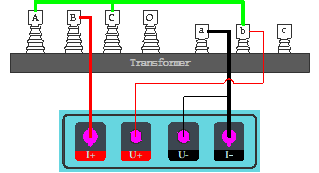

খ. চৌম্বকীয় সাহায্য পদ্ধতির তারের জন্য চিত্র. 2 ~ 4 দেখুন (Y এর ক্ষেত্রে প্রযোজ্য(N)-d-11 সংযোগ গোষ্ঠী)।
চিত্র 2
চিত্র 3
বৃহৎ ক্ষমতার ট্রান্সফরমারের কম-ভোল্টেজ সাইড পরিমাপের জন্য, ডিসি রেজিস্ট্যান্স টেস্টারের সর্বোচ্চ কারেন্ট অপেক্ষাকৃত ছোট। বিকল্পভাবে, পরিমাপ প্রক্রিয়ার গতি বাড়ানোর জন্য, চৌম্বক-সহায়ক পরিমাপ বেছে নেওয়া যেতে পারে।উপরের চিত্র 2, চিত্র 3 এবং চিত্র 4 যথাক্রমে নিম্ন ভোল্টেজ Rac, Rba এবং Rcb পরিমাপের জন্য ওয়্যারিং পদ্ধতি দেখায়।
2. কার্যকরী অপারেশনের জন্য নির্দেশাবলী:
(1) প্রধান ইন্টারফেস: পাওয়ার সুইচ চালু করুন, যন্ত্রটি চালু করুন এবং প্রধান মেনুতে প্রবেশ করুন। ইন্টারফেস চারটি বিকল্প প্রদর্শন করে: "প্রতিরোধের পরীক্ষা", "রেকর্ড কোয়েরি", "সময় সংশোধন"এবং"সিস্টেম সেটিংস"। ব্যবহারের শর্ত অনুযায়ী অপারেশনের জন্য সংশ্লিষ্ট বিকল্পটি নির্বাচন করুন। স্টার্টআপ ইন্টারফেসটি নিম্নরূপ দেখানো হয়েছে:

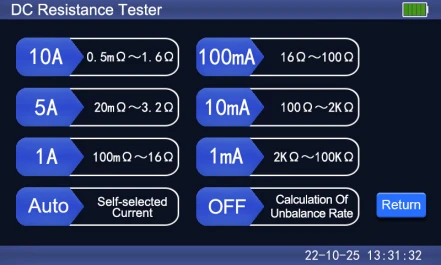

(2) ডিসি প্রতিরোধের পরীক্ষা:স্টার্টআপের পরে প্রধান মেনু ইন্টারফেস লিখুন, "এ ক্লিক করুনপ্রতিরোধের পরীক্ষা" নীচের চিত্রে দেখানো হিসাবে বর্তমান নির্বাচন ইন্টারফেস প্রবেশ করতে মেনু। প্রথমে প্রতিটি বর্তমান গিয়ারের পরিসর পরীক্ষা করুন, এবং তারপর পরীক্ষিত বস্তুর প্রকৃত আকার অনুযায়ী উপযুক্ত পরীক্ষা বর্তমান নির্বাচন করুন। যখন পরীক্ষিত বস্তুর প্রতিরোধের মান পরিষ্কার না হয়, তখনস্বয়ংক্রিয় পরীক্ষানির্বাচন করা যেতে পারে, এবং যন্ত্রটি স্বয়ংক্রিয়ভাবে পরীক্ষিত বস্তুর প্রতিরোধের মান অনুযায়ী পরীক্ষার জন্য উপযুক্ত আউটপুট বর্তমান নির্বাচন করবে।
প্রয়োজনীয় বর্তমান গিয়ারে ক্লিক করুন, এবং যন্ত্রটি পরীক্ষার ইন্টারফেসে প্রবেশ করতে পরীক্ষা কমান্ডটি কার্যকর করে। টেস্ট কারেন্ট স্থিরভাবে চার্জ হওয়ার পরে, নীচের চিত্রে দেখানো হিসাবে LCD প্রদর্শন করে:
