উইন্ডিং রেজিস্ট্যান্স টেস্টার

HM5002S-10A ডিসি উইন্ডিং রেজিস্ট্যান্স টেস্টার ওয়্যারিং এবং অপারেশন ভিডিও

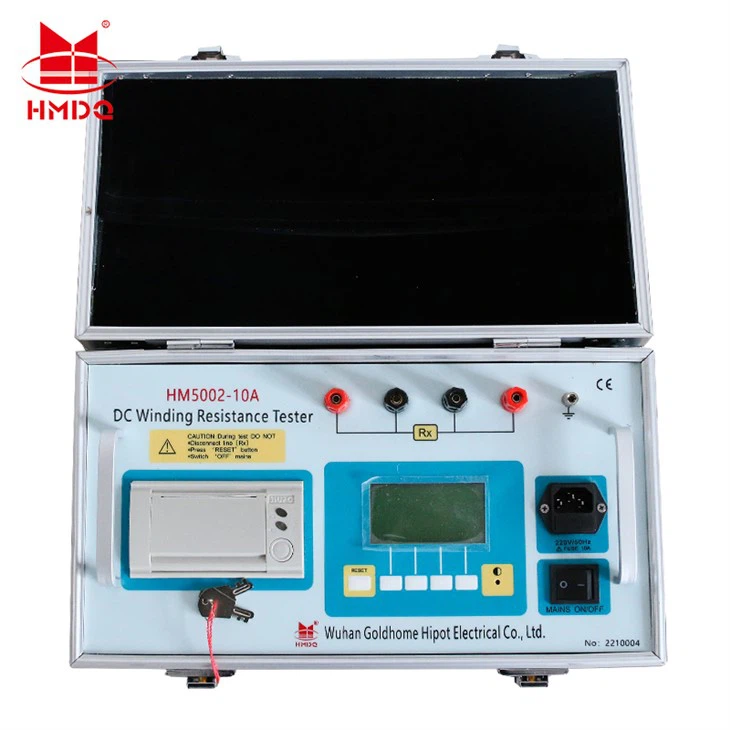

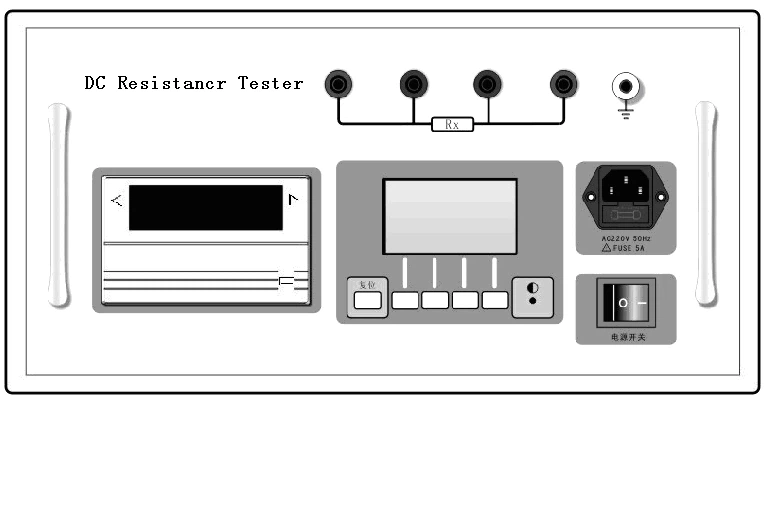

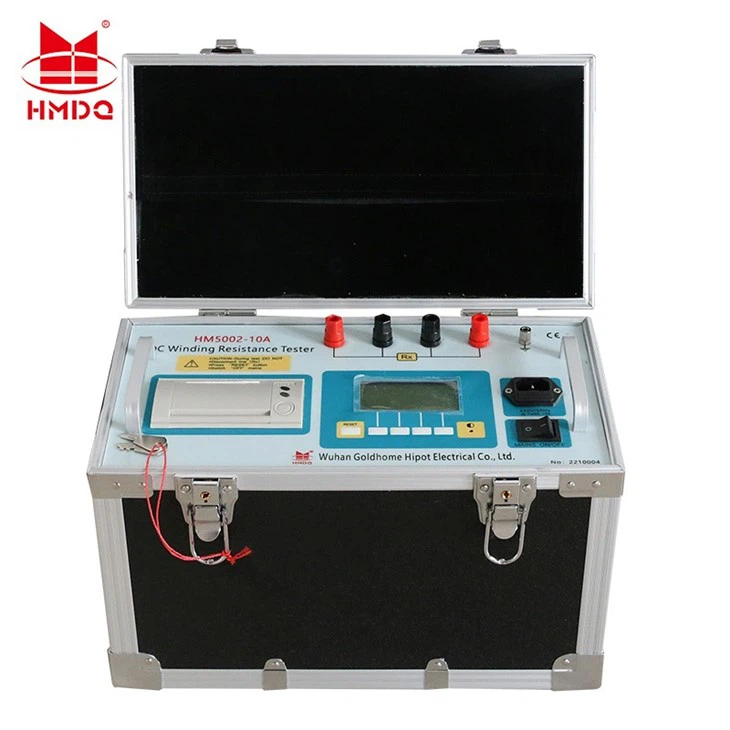

এটি প্রধানত তিনটি অংশ নিয়ে গঠিত: আউটপুট, প্রদর্শন এবং কীবোর্ড নিয়ন্ত্রণ, এবং প্রিন্টার, যা বিস্তারিতভাবে চালু করা হবে:

2. আউটপুট:

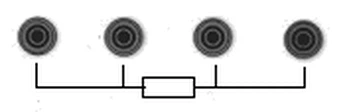

আউটপুটে চারটি সংযোগ ব্লট রয়েছে। বাইরের দুটি হল ধ্রুবক কারেন্ট সোর্স আউটপুট, যেখানে টেস্টিং কারেন্ট চলে যায় এবং পরীক্ষা করার জন্য রেজিস্ট্যান্স বা ট্রান্সফরমারে যায়। ভিতরের অন্য দুটি ভোল্টেজ ইনপুট পরীক্ষা করে, যেখান থেকে পরীক্ষা করা প্রতিরোধের ভোল্টেজের মান আসে।

3. প্রদর্শন এবং কীবোর্ড নিয়ন্ত্রণ:

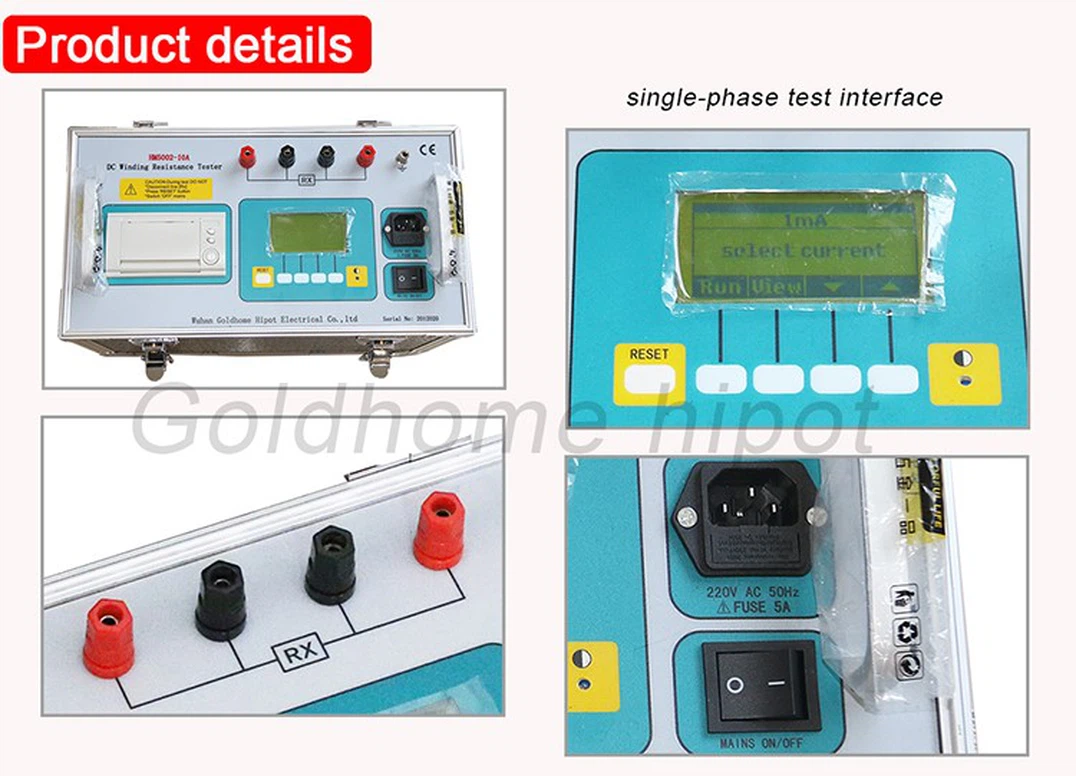

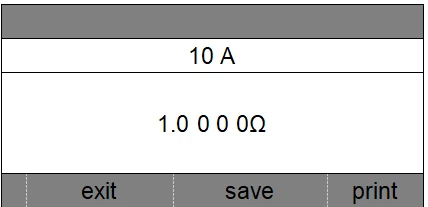

পরীক্ষার প্রতিরোধের মান এবং অপারেশন তথ্য মনিটর দ্বারা প্রদর্শিত হয়, একটি 128×64 ডট-ম্যাট্রিক্স LCD। স্ক্রীনটি তিনটি জোনে বিভক্ত: উপরের জোনটি বর্তমান টেস্টিং কারেন্ট প্রদর্শন করে; মধ্য-জোন টেস্টিং রেজিস্ট্যান্স মান প্রদর্শন করে এবং নীচের অঞ্চলটি বোতামগুলির কার্যকারিতা দেখায়, যা বিভিন্ন কাজের অবস্থার কারণে ভিন্ন হতে পারে (প্রাসঙ্গিক বিস্তারিত তথ্য পরে উপস্থাপন করা হবে)।

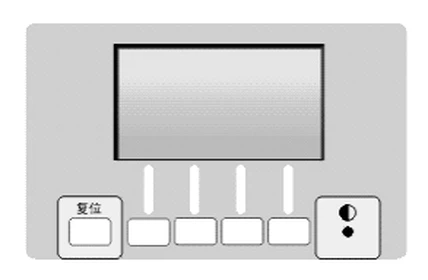

নীচের বাম দিকের বোতামটি হল রিসেট বোতাম, যা অচলাবস্থায় বা গুরুতরভাবে হস্তক্ষেপ করার সময় সরঞ্জামটিকে প্রাথমিক অবস্থায় ফিরিয়ে আনতে পারে। সরঞ্জামগুলিতে সংরক্ষিত ডেটা এই জাতীয় পরিস্থিতিতে হারাবে না। মাঝখানে চারটি বোতাম রয়েছে, কাজের অবস্থার কারণে ভিন্নভাবে প্রদর্শিত হয়, যা আরও চালু করা হবে। নীচের ডানদিকে, LCD এর বৈসাদৃশ্য অনুপাত নিয়ন্ত্রণের জন্য একটি গর্ত রয়েছে।

4. প্রিন্টার

এটি মিনি প্যানেল সহ 16 লাইনের একটি প্রিন্টার, যা টেকসই, দ্রুত-প্রতিক্রিয়াশীল, যা মুদ্রণের কাগজ এবং কালি ফিতা পরিবর্তন করা সহজ এবং অতিরিক্ত রক্ষণাবেক্ষণের প্রয়োজন ছাড়াই। যখন ইকুইপমেন্টের জন্য পাওয়ার সাপ্লাই করা হয়, তখন ইন্ডিকেটর লাইট অন থাকে, যার মানে প্রিন্টার স্ট্যান্ডবাই থাকে। পরীক্ষার প্রক্রিয়া চলাকালীন বা পরীক্ষার পরে প্রিন্টের বোতামটি চাপলে ডেটা প্রিন্ট করা হবে।
