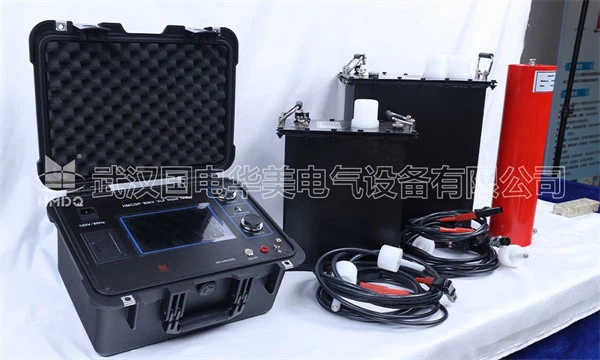

গোল্ডহোম80kV আল্ট্রা-লো ফ্রিকোয়েন্সি হাই-ভোল্টেজ জেনারেটরপরীক্ষার পদ্ধতি এবং অপারেশন গাইড
সম্প্রতি, উহান গোল্ডহোম হিপট ইলেকট্রিক্যাল কোং, লিমিটেডের 80kV আল্ট্রা-লো ফ্রিকোয়েন্সি হাই-ভোল্টেজ জেনারেটর ক্রস-লিঙ্কযুক্ত পলিথিন তারের নিরোধক ভোল্টেজ পরীক্ষা সহ্য করার সময় স্থিতিশীল কর্মক্ষমতা প্রদর্শন করেছে। মাল্টি-ফ্রিকোয়েন্সি অ্যাডাপ্টিবিলিটি (0.1Hz/0.05Hz/0.02Hz) এবং সম্পূর্ণ স্বয়ংক্রিয় পরিমাপ এবং নিয়ন্ত্রণ সহ সুবিধা সহ, এটি বিদ্যুৎ শিল্পে নবজাতক অপারেটরদের জন্য পছন্দের সরঞ্জাম হয়ে উঠেছে। এই দস্তাবেজটি বাস্তব-বিশ্ব পরীক্ষার পরিস্থিতির উপর ভিত্তি করে প্রমিত পদ্ধতিগুলিকে ভেঙে দেয়, যা নতুনদের দ্রুত অপারেশনাল প্রয়োজনীয়তা এবং মূল সরঞ্জামের বৈশিষ্ট্যগুলি উপলব্ধি করতে সহায়তা করে৷
I. প্রাক-পরীক্ষার প্রস্তুতি (নতুনদের জন্য অপরিহার্য):
প্রথমে, পরীক্ষা পরিবেশ প্রয়োজনীয়তা পূরণ করে তা যাচাই করুন: তাপমাত্রা -10 ডিগ্রি এবং 40 ডিগ্রির মধ্যে নিয়ন্ত্রিত, আপেক্ষিক আর্দ্রতা 85% এর কম বা সমান। বহিরঙ্গন ক্রিয়াকলাপের জন্য, বৃষ্টি এবং ধূলিকণা সুরক্ষা প্রয়োগ করুন (সরঞ্জামগুলি জটিল পরিবেশের জন্য IP66 রেটিং পূরণ করে)। বাহ্যিক ক্ষতির জন্য সরঞ্জামগুলি পরিদর্শন করুন এবং নিশ্চিত করুন যে সমস্ত সংযোগ তারগুলি অক্ষত আছে। মূল উপাদানগুলির মডুলার নকশা হালকা ওজনের পৃথক মডিউলগুলির জন্য অনুমতি দেয়, নতুনদের স্বাধীনভাবে তাদের অবস্থান করতে সক্ষম করে। স্পেসিফিকেশন অনুযায়ী তারের সংযোগ করুন: জেনারেটরের উচ্চ{11}}ভোল্টেজ আউটপুট পরীক্ষার নমুনার সাথে সংযুক্ত করুন (কেবল/মোটর, ইত্যাদি), গ্রাউন্ডিং টার্মিনালকে নিরাপদে গ্রাউন্ড করুন এবং কন্ট্রোল টার্মিনালটিকে কন্ট্রোল কনসোলের সাথে সংযুক্ত করুন। কোন অতিরিক্ত প্রতিরক্ষামূলক প্রতিরোধকের প্রয়োজন নেই (বিল্ট-উচ্চ-ভোল্টেজ আউটপুট সুরক্ষা প্রতিরোধক তারের সংযোগকে সহজ করে)। অবশেষে, 220V মেইন পাওয়ারের সাথে সংযোগ করুন। নিশ্চিত করুন যে পাওয়ার সূচকটি আলোকিত হয়েছে এবং সেটআপ সম্পূর্ণ করতে ভোল্টেজ নিয়ন্ত্রকটি শূন্যে সেট করা হয়েছে।
২. স্ট্যান্ডার্ডাইজড টেস্ট পদ্ধতি: ধাপ 1: পাওয়ার চালু
কন্ট্রোল প্যানেলের পাওয়ার সুইচ চালু করে ডিভাইসটি সক্রিয় করুন। বড় এলসিডি স্ক্রিন ভোল্টেজ, কারেন্ট এবং ফ্রিকোয়েন্সি সহ পরামিতিগুলি প্রদর্শন করবে। সিস্টেমটি স্বয়ংক্রিয়ভাবে একটি স্বয়ংক্রিয়ভাবে-পরীক্ষা করে এবং সফলভাবে সমাপ্ত হলে স্ট্যান্ডবাই মোডে প্রবেশ করে৷ ধাপ 2: প্যারামিটার সেটিং প্রারম্ভিকরা আউটপুট ফ্রিকোয়েন্সি (সাধারণত 0.1Hz), রেট টেস্ট ভোল্টেজ (80kV-এর কম বা সমান) নির্বাচন করতে পারে এবং পরীক্ষার নমুনা প্রকারের (যেমন, 35kV কেবল) উপর ভিত্তি করে টাচ ইন্টারফেসের মাধ্যমে সময়কাল (শিল্পের নিয়ম অনুযায়ী সেট) সহ্য করতে পারে। ডিভাইসটি পুনরাবৃত্তিমূলক কনফিগারেশন এড়াতে একটি{11}ক্লিক প্যারামিটার সংরক্ষণ সমর্থন করে। ধাপ 3: স্বয়ংক্রিয় ভোল্টেজ বৃদ্ধি। "ভোল্টেজ বৃদ্ধি" বোতাম টিপুন। সিস্টেমটি একটি উচ্চ/নিম্ন{{16}ভোল্টেজ বন্ধ-লুপ নেতিবাচক প্রতিক্রিয়া নিয়ন্ত্রণ সার্কিটের মাধ্যমে ভোল্টেজ বাড়ায়। আউটপুট ভোল্টেজ তরঙ্গরূপ বিকৃতি 5% এর কম বা সমান, কোন ক্যাপাসিটিভ বৃদ্ধি প্রভাব নেই। নতুনদের কোন ম্যানুয়াল হস্তক্ষেপের প্রয়োজন নেই; স্ক্রিনে প্রকৃত{21}সময় ওয়েভফর্ম এবং প্যারামিটার পরিবর্তনগুলি নিরীক্ষণ করুন৷ ধাপ 4: ধ্রুবক-তাপমাত্রা সহ্য ভোল্টেজ। সেট ভোল্টেজে পৌঁছানোর পরে, ডিভাইসটি স্বয়ংক্রিয়ভাবে সময় শুরু করে এবং ±3% এর কম বা সমান প্রশস্ততা ওঠানামা সহ ভোল্টেজের স্থিতিশীলতা বজায় রাখে। এটি একই সাথে ফাঁসের বর্তমান তথ্য সংগ্রহ করে। ধাপ 5: পরীক্ষার উপসংহার। সহ্য করার সময়কাল শেষ হলে, সিস্টেমটি স্বয়ংক্রিয়ভাবে শূন্য ভোল্টেজে{31}}এনার্জীজ হয়ে যায় এবং একটি শ্রবণযোগ্য/ভিজ্যুয়াল সতর্কতা নির্গত করে। পরীক্ষা চূড়ান্ত করার জন্য নতুনদের অবশ্যই বিদ্যুৎ সংযোগ বিচ্ছিন্ন করার এবং তারগুলি অপসারণের আগে অবশিষ্ট চার্জ স্রাবের জন্য অপেক্ষা করতে হবে।
III. মূল বৈশিষ্ট্য এবং নিরাপত্তা হাইলাইট:ডিভাইসটি একটি বুদ্ধিমান পরিমাপ এবং নিয়ন্ত্রণ ইউনিট অন্তর্ভুক্ত করে, উচ্চ-ভোল্টেজের দিক থেকে বর্তমান এবং ভোল্টেজ ডেটা সরাসরি নমুনা করে পরিমাপের নির্ভুলতা 3% এর কম বা সমান। নতুনরা স্বজ্ঞাতভাবে স্ক্রিনে ডেটা পড়তে পারে এবং পরীক্ষার রিপোর্ট মুদ্রণ করতে পারে। নিরাপত্তা সুরক্ষাগুলির মধ্যে রয়েছে দ্বৈত ওভারভোল্টেজ এবং ওভারকারেন্ট সুরক্ষা, অসামঞ্জস্যের সময় 20 মিলিসেকেন্ডের মধ্যে দ্রুত শাটডাউন সহ। উচ্চ-ভোল্টেজের দিকে সুনির্দিষ্ট বর্তমান সীমাবদ্ধতা এবং কম-ভোল্টেজের দিকে ওভারলোড সুরক্ষা ব্যাপকভাবে অপারেশনাল ঝুঁকি কমিয়ে দেয়। দ্রষ্টব্য: যদি ভোল্টেজ বৃদ্ধির সময় অস্বাভাবিক শব্দ বা হঠাৎ প্যারামিটার পরিবর্তন হয়, অবিলম্বে জরুরি স্টপ বোতাম টিপুন। পরীক্ষার নমুনা বা দুর্বল সার্কিট সংযোগগুলিতে নিরোধক সমস্যাগুলি তদন্ত করুন। ত্রুটি সমাধানের পরেই পরীক্ষা পুনরায় শুরু করুন।
