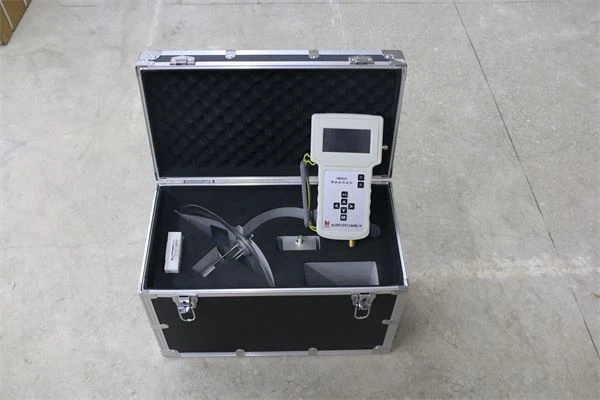

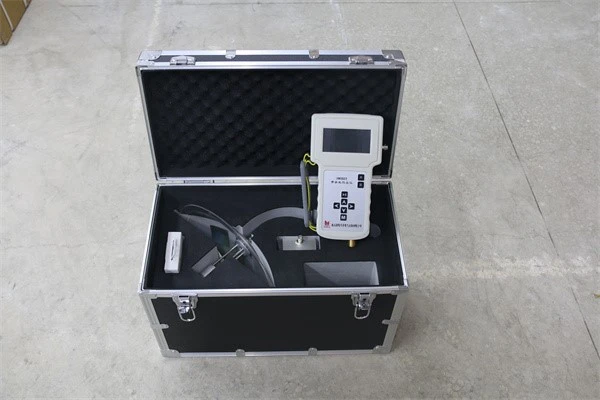

এইচভি সুইচগিয়ার আংশিক ডিসচার্জ ডিটেটর

উচ্চ-ভোল্টেজ সুইচগিয়ারের জন্য HM2823 আংশিক ডিসচার্জ পরীক্ষক তাদের উপস্থিতি এবং অবস্থান সনাক্ত করতে আংশিক স্রাব দ্বারা উত্পন্ন প্রাপ্ত অতিস্বনক সংকেত ব্যবহার করে। বাস্তব-সময়ের চিত্র এবং ডেটা প্রদর্শনের সাথে মিলিত, এটি আংশিক স্রাব অবস্থার দ্রুত নির্ণয় সক্ষম করে। এই লোকেটার ক্ষণস্থায়ী আর্থ ভোল্টেজ এবং অতিস্বনক সনাক্তকরণ পদ্ধতি উভয়ই সংহত করে। যখন আংশিক স্রাব ঘটে, তখন এটি অতিস্বনক তরঙ্গ, তাপ, আলো এবং চৌম্বক ক্ষেত্রগুলির মতো শারীরিক ঘটনা তৈরি করে। এর মধ্যে, অতিস্বনক তরঙ্গগুলি উত্স থেকে গোলাকারভাবে বাইরের দিকে প্রচার করে।

1. উপকরণ হার্ডওয়্যার বিশেষ উল্লেখ

প্রদর্শন: রঙ ব্যাকলিট LCD;

ডিসপ্লে রেজোলিউশন: 320X240;

অনুভূমিক সংবেদনশীলতা: 50μs/Div ~ 2ms/Div;

উল্লম্ব সংবেদনশীলতা: 4 μV/Div ~ 400 μV/Div (অতিস্বনক);

400 μV/Div ~ 40 mV/Div (TEV);

ট্রিগার মোড: অটো, নর্ম, সাইন;

পিসি ইন্টারফেস: ইউএসবি সংযোগ;

চার্জিং পদ্ধতি: ডেডিকেটেড চার্জার;

ডেটা স্টোরেজ: এসডি কার্ড স্টোরেজ সমর্থন করে;

অপারেটিং সময়: পূর্ণ চার্জ প্রতি 4 থেকে 5 ঘন্টা;

কন্ট্রোলার: মেমব্রেন কীবোর্ড;

সংযোগকারী: 2.1 মিমি কম-ভোল্টেজ ডিসি চার্জার ইনপুট;

3.5 মিমি স্টেরিও হেডফোন জ্যাক;

বাহ্যিক অতিস্বনক সেন্সর ইনপুট;

হেডফোন: সর্বনিম্ন 8 ওহম।

2. মাত্রা

মাত্রা: প্রধান ইউনিট 245×132×45 মিমি; প্যারাবোলিক ব্যাস: 275 মিমি;

ওজন: 1 কেজি (প্রধান ইউনিট) 0.5 কেজি (সেন্সর);

.3 ব্যাটারি চার্জার

রেটেড ভোল্টেজ: 90-264V AC;

ফ্রিকোয়েন্সি: 47-63Hz;

চার্জিং ভোল্টেজ: 12V ডিসি;

চার্জিং বর্তমান: 500 mA;

সম্পূর্ণ চার্জ সময়: 5 ঘন্টা।
