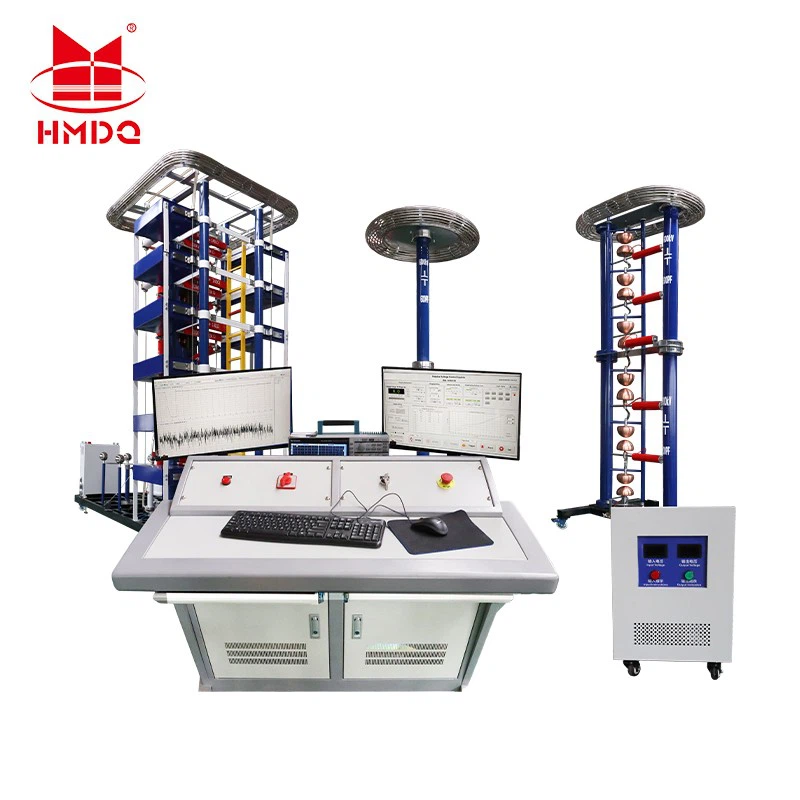

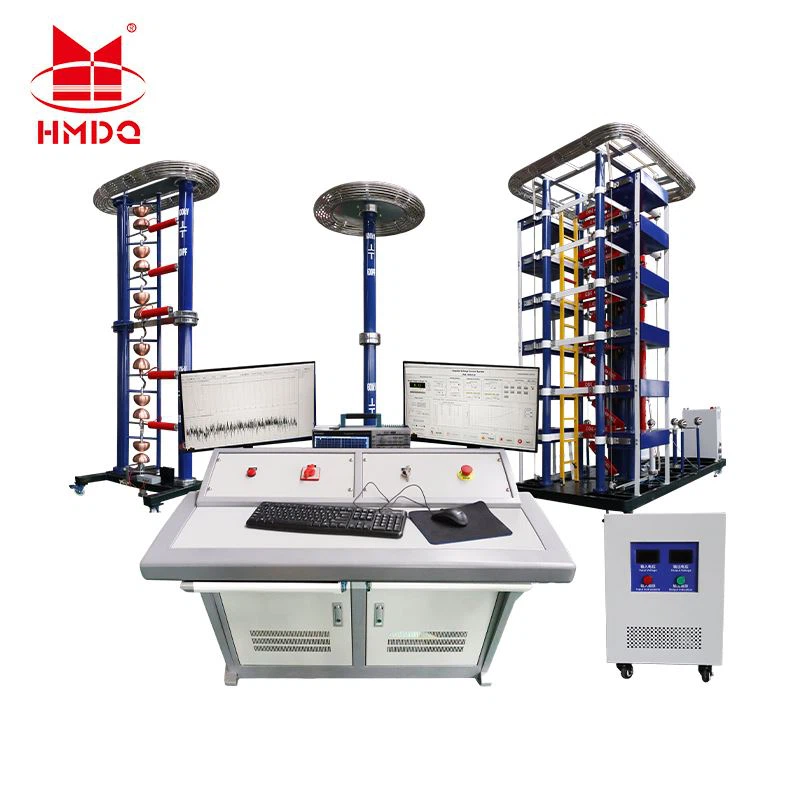

উচ্চ ভোল্টেজ লাইটেনিং ইমপালস ভোল্টেজ জেনারেটর

CJDY1200kV /120kJ ইমপ্লুস ভোল্টেজ জেনারেটর ডিসপ্লে ভিডিও

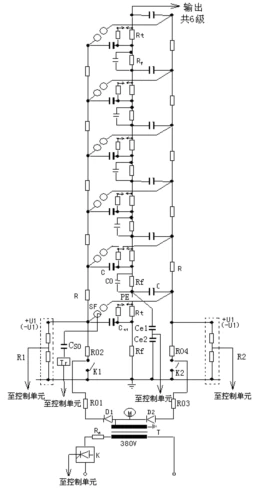

ইমপালস ভোল্টেজ জেনারেটর বডির মূল সার্কিট ডায়াগ্রাম চিত্র 1 এ দেখানো হয়েছে।

FIG. 1 ইমপালস ভোল্টেজ জেনারেটর বডির স্কিম্যাটিক ডায়াগ্রাম

ইমপালস ভোল্টেজ জেনারেটর একটি অসমমিতিক ভোল্টেজ দ্বিগুণ মোডে চার্জ করা হয় এবং সর্বোচ্চ চার্জিং ভোল্টেজপ্রতিটি পর্যায় 200 কেভি।মূল কাঠামোটি ইনসুলেটেড পিলার টাওয়ার টাইপ, প্রতিটি পর্যায়ে একটি ডাবল বুশিং (বা দুটি একক বুশিং) ধাতব শেল পালস ক্যাপাসিটর, এক জোড়া ইগনিশন বল গ্যাপ, একটি ওয়েভ হেড (বা স্যাঁতসেঁতে) প্রতিরোধ, একটি তরঙ্গ লেজ প্রতিরোধ, একটি চার্জিং প্রতিরোধ ক্ষমতা রয়েছে।

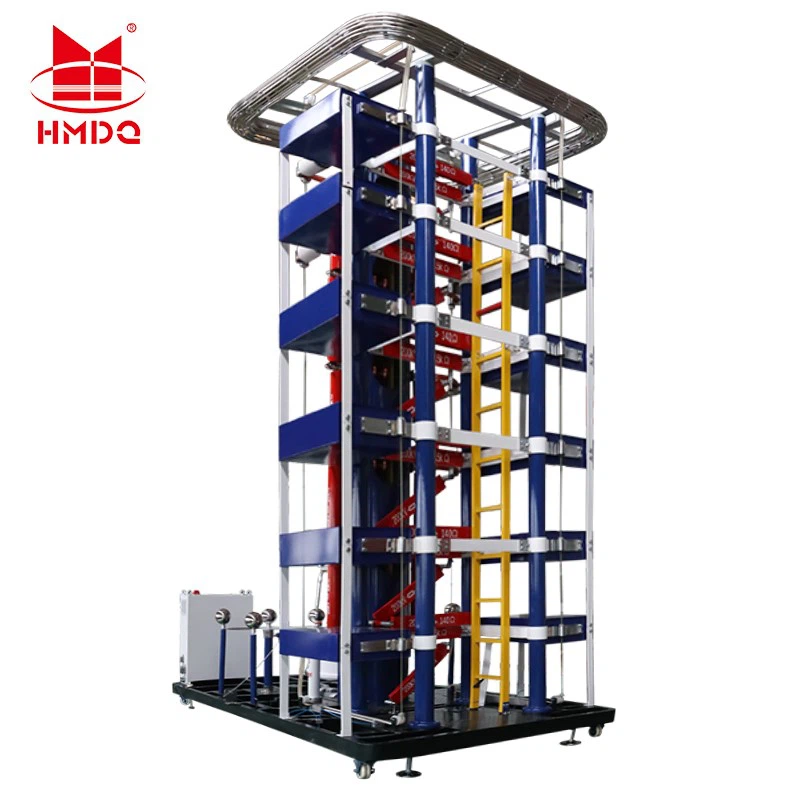

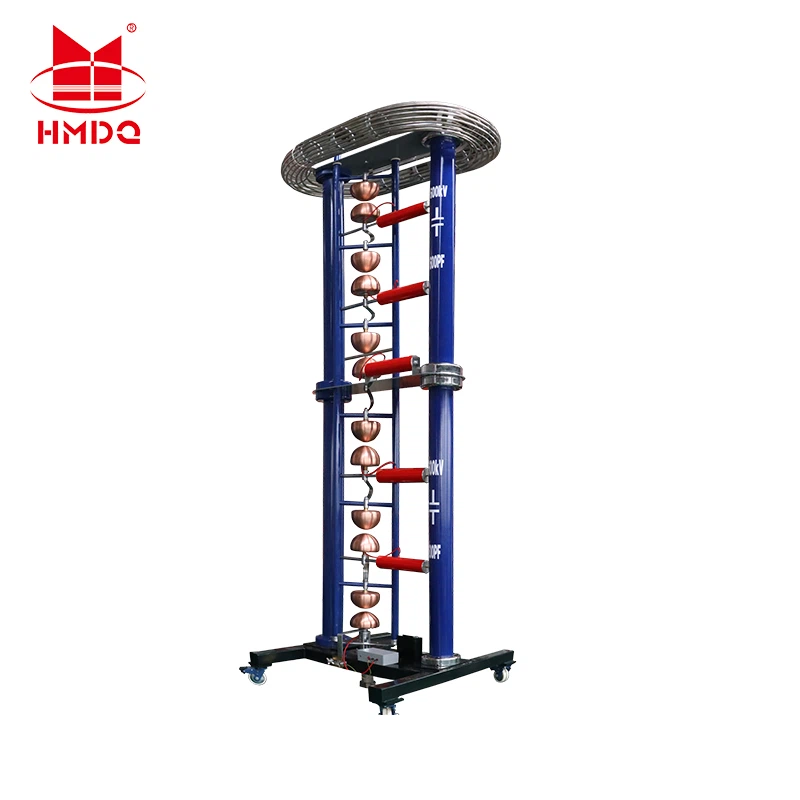

শরীরের প্রতিটি পর্যায়পাঁচটি অন্তরক স্তম্ভ আছে, যার মধ্যে চারটি মোটা অন্তরক স্তম্ভ ব্যবহার করা হয় পালস ক্যাপাসিটর বহন করার জন্য। একটি ব্যারেল আকৃতির অন্তরক স্তম্ভ প্রধানত একটি 200 মিমি ইগনিশন বল গ্যাপকে সমর্থন করে। গোলাকার ফাঁকের প্রতিটি জোড়ার জন্য তিনটি ইলেক্ট্রোড গঠন এবং অনুভূমিক রৈখিক বিন্যাস গৃহীত হয়েছিল। বল গ্যাপ দূরত্ব একটি মোটর দ্বারা চালিত একটি সরল রেখায় সামঞ্জস্য করা হয়, এবং সংশ্লিষ্ট বল ফাঁক দূরত্বটি একটি ইনসার্টিস্টর মিটারে নির্দেশিত হয়। disassembly এবং প্রতিস্থাপন সুবিধার্থে.

দেহটি একটি চলমান চ্যানেল স্টিলের চ্যাসিসে মাউন্ট করা হয়েছে, যা ইচ্ছামত একটি ট্র্যাকশন রড দ্বারা টেনে নেওয়া যেতে পারে। যখন বজ্রপাত ভোল্টেজ তরঙ্গ(পূর্ণ তরঙ্গ এবং কাটা তরঙ্গ সহ)উৎপন্ন হয়, ওয়েভ হেড এবং ওয়েভ টেইলের প্রতিরোধ সব স্তরে ছড়িয়ে পড়ে, একটি উচ্চ-দক্ষতা ছোট ডিসচার্জ সার্কিট তৈরি করে। ওয়েভের বেশ কয়েকটি সেট-হেড রেজিস্টর এবং এক সেট ওয়েভ-টেইল রেজিস্টর লোড ক্যাপাসিট্যান্স রেঞ্জের প্রয়োজনীয়তা পূরণ করতে পারে।

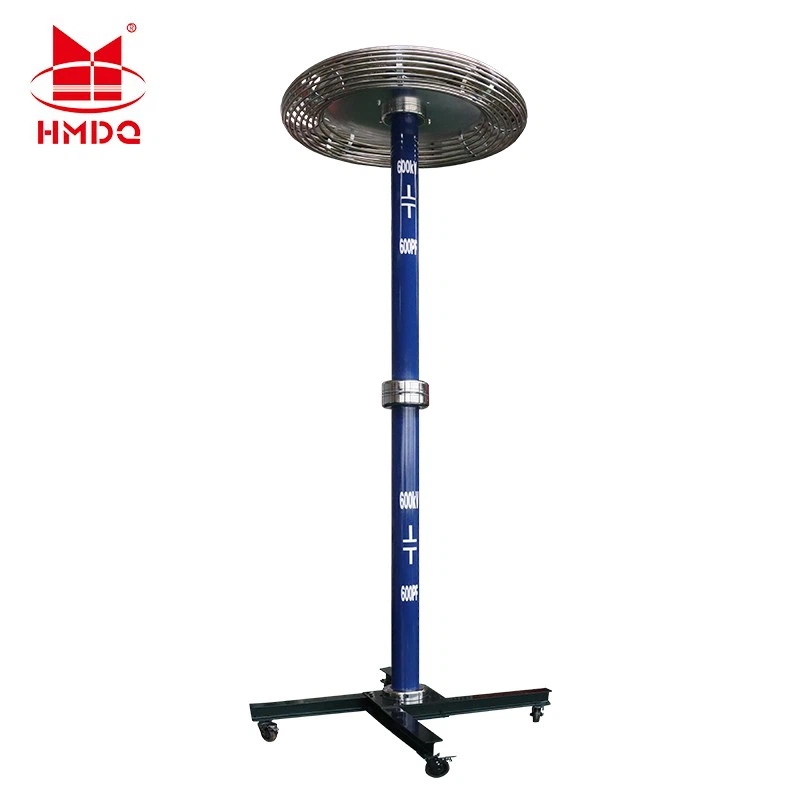

যখন অপারেটিং ইমপালস ভোল্টেজ তরঙ্গ তৈরি হয়, তখন সমস্ত স্তরের বজ্র তরঙ্গ মাথার প্রতিরোধগুলি সমস্ত স্তরের স্যাঁতসেঁতে প্রতিরোধ হিসাবে ধরে রাখা হয়। অপারেটিং তরঙ্গ পুচ্ছ প্রতিরোধগুলি সমস্ত স্তরে ছড়িয়ে পড়ে এবং সমস্ত স্তরের ক্ল্যাম্পিং টেল প্রতিরোধ এবং চার্জিং প্রতিরোধগুলি অপারেটিং তরঙ্গের প্রকৃত সমতুল্য তরঙ্গ পুচ্ছ প্রতিরোধ গঠন করে। বাহ্যিক ওয়েভ হেড রেজিস্ট্যান্স বডি এবং ওয়েভ হেড ক্যাপ্যাসিট্যান্সের মধ্যে সংযুক্ত থাকে। ওয়েভের বেশ কয়েকটি সেট-হেড রেজিস্টর এবং এক সেট ওয়েভ-টেইল রেজিস্টর লোড ক্যাপাসিট্যান্স রেঞ্জের প্রয়োজনীয়তা পূরণ করতে পারে।

যখন একটি দোদুল্যমান বজ্রপাত বা দোদুল্যমান অপারেশন ইমপালস ভোল্টেজ তরঙ্গ তৈরি হয়, তখন এর স্যাঁতসেঁতে প্রতিরোধ ক্ষমতা এবং তরঙ্গের{0}}লেজ প্রতিরোধের স্তরের মধ্যে বিচ্ছুরিত হয়, যখন দোদুল্যমান ইন্ডাকট্যান্স শরীর এবং তরঙ্গের-মাথার ক্যাপাসিট্যান্সের মধ্যে সংযুক্ত থাকে। একটি তরঙ্গ ঢেউ, ঢেউয়ের একটি সেট লোড ক্যাপাসিট্যান্স পরিসরের প্রয়োজনীয়তা পূরণ করতে পারে। যখন একটি খাড়া তরঙ্গ তৈরি হয়, তখন স্যাঁতসেঁতে প্রতিরোধ ক্ষমতা (বা ছোট-সার্কিট রড) এবং তরঙ্গ-টেইল রেজিস্ট্যান্স সব স্তরে ছড়িয়ে পড়ে একটি খাড়া তরঙ্গ সার্কিট তৈরি করে। যখন খাড়া তরঙ্গের খাড়াতা প্রয়োজনীয়তা পূরণ করতে ব্যর্থ হয়, তখন একটি স্টিপেনিং ডিভাইস ব্যবহার করা যেতে পারে। স্যাঁতসেঁতে প্রতিরোধের (বা শর্ট সার্কিট বার), তরঙ্গ লেজ প্রতিরোধের খাড়া তরঙ্গ পরীক্ষার প্রয়োজনীয়তা পূরণ করতে পারে।
