পণ্য ওভারভিউ এবং অ্যাপ্লিকেশন

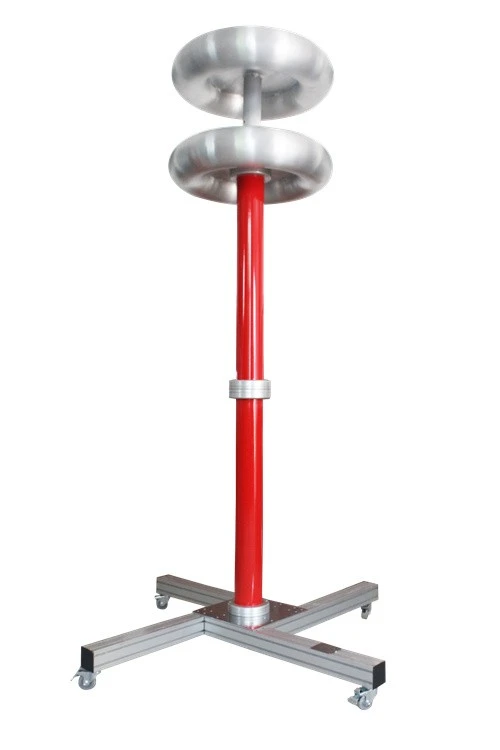

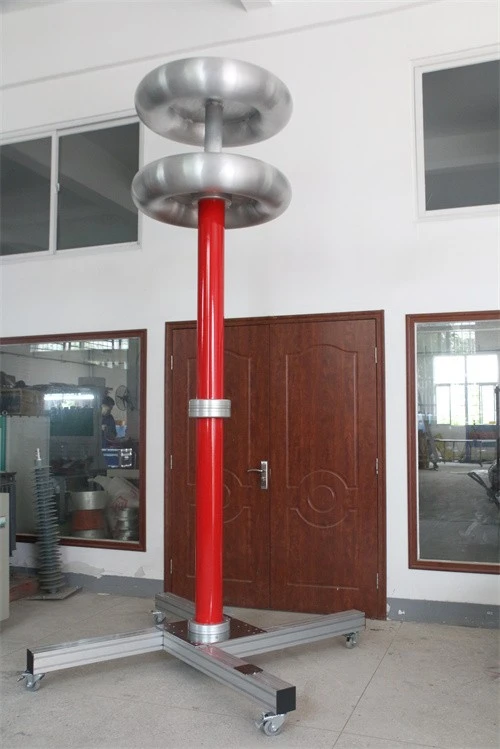

ভোল্টেজ ডিভাইডার উচ্চ ভোল্টেজ পরিমাপের জন্য একটি বিশেষ যন্ত্র, যা ডিসি হাই ভোল্টেজ এবং পাওয়ার ফ্রিকোয়েন্সি এসি হাই ভোল্টেজ উভয়ই পরিমাপ করতে পারে।
পুরো সরঞ্জাম দুটি অংশ নিয়ে গঠিত: ভোল্টেজ বিভাজক এবং পরিমাপ যন্ত্র। ভোল্টেজ বিভাজক সুষম ইকুপোটেন্সিয়াল শিল্ডিং স্ট্রাকচার গ্রহণ করে এবং পুরো ডিভাইসটিতে সঠিক পরীক্ষা, ভাল রৈখিকতা, স্থিতিশীল কর্মক্ষমতা, যুক্তিসঙ্গত কাঠামো, বহন করা সহজ, সহজ অপারেশন এবং স্বজ্ঞাত প্রদর্শনের বৈশিষ্ট্য রয়েছে।
পণ্য বৈশিষ্ট্য
- ক্যাপাসিটিভ বিভাজক, উচ্চ নির্ভুলতা সহ, সুবিধাজনক অপারেশন এবং চাকার সাথে সরানো সহজ।
- একটি ভোল্টেজ ডিভাইডারের উচ্চ ভোল্টেজ আর্মটি উচ্চ ভোল্টেজ ক্যাপাসিটরের একাধিক স্ট্যাক দিয়ে গঠিত এবং অন্য উচ্চ ভোল্টেজ আর্মটিতে শুধুমাত্র একটি ক্যাপাসিটর রয়েছে।
- 3. একটি উচ্চ ভোল্টেজ তেল কাগজ ক্যাপাসিটর সিরিজ এবং সমান্তরাল একাধিক উপাদান দ্বারা একত্রিত করা হয়, প্রতিটি উপাদান শুধুমাত্র একটি ক্যাপাসিটর আছে, কিন্তু অন্তর্নিহিত আবেশ এবং যোগাযোগ প্রতিরোধের একটি সিরিজ, এবং সমান্তরাল অন্তরণ প্রতিরোধের, অবশ্যই, প্রতিটি উপাদান একটি বিপথগামী ক্যাপাসিট্যান্স আছে.

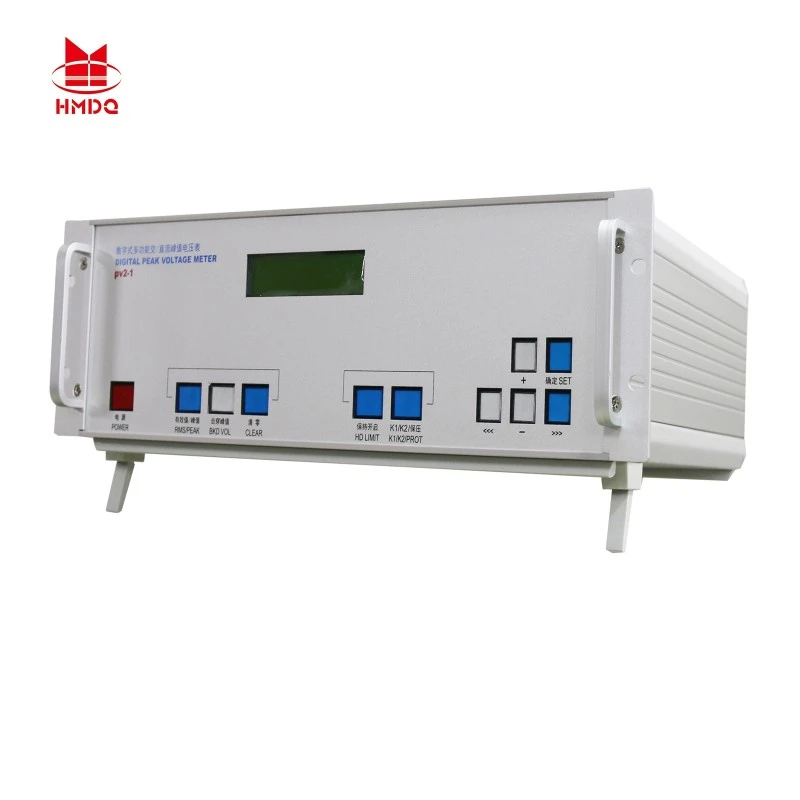

- 4. উচ্চ নির্ভুলতা ভোল্টেজ মিটার ডিসি, এসি আরএমএস (আরএমএস), এসি পিক (পিক) এবং পিক /√2 প্রদর্শন করতে পারে।
- 5.ভোল্টেজ মিটার শক্তিশালী বিরোধী-হস্তক্ষেপ ক্ষমতা সহ, এটি ক্লায়েন্টের প্রয়োজনীয়তা অনুযায়ী ফাংশনগুলি কাস্টমাইজ করতে পারে।
প্রযুক্তিগত পরামিতি
|
মডেল |
HMFRC-50 |
HMFRC-100 |
HMFRC-200 |
HMFRC-300 |
HMFRC-400 |
|
|
পরিমাপ ভোল্টেজ পরিসীমা |
0-50kV |
0-100kV |
0-200kV |
0-300kV |
0-400kV |
|
|
রেটেড ভোল্টেজ |
ডিসি |
50kV |
100kV |
200kV |
300kV |
400kV |
|
আরএমএস |
50kV |
100kV |
200kV |
300kV |
400kV |
|
|
পিক |
71kvP |
142kvP |
283kvP |
424kvP |
566kvP |
|
|
আংশিক চাপ অনুপাত |
500:1 |
1000:1 |
2000:1 |
3000:1 |
4000:1 |
|
|
ভোল্টেজ বিভাজক ইনপুট প্রতিবন্ধকতা |
200MΩ |
400MΩ |
800MΩ |
1200MΩ |
1600MΩ |
|
|
কেভি টেবিলের পরিমাপের নির্ভুলতা |
DC(DC) |
±(0.5%+2 সংখ্যা) |
||||
|
AC(AC) |
±(1%+2 সংখ্যা) |
|||||
|
গড় |
±(1%+2 সংখ্যা) |
|||||
|
পিক/ 2 |
±(1%+2 সংখ্যা) |
|||||
|
পিক |
±(2%+2 সংখ্যা) |
|||||
|
প্রদর্শন |
4-সংখ্যার LCD ডিসপ্লে |
|||||
|

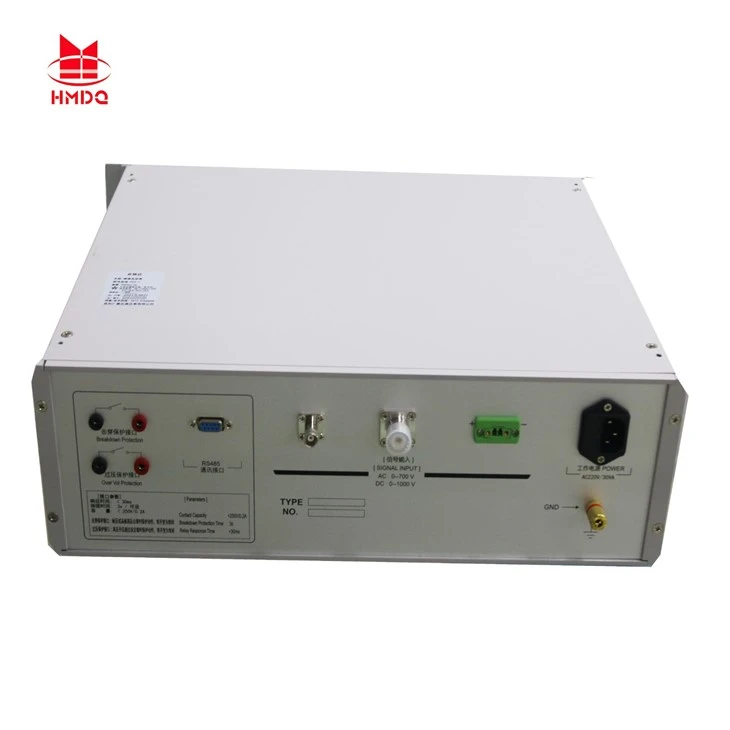

ইনপুট |
প্রতিবন্ধকতা: 1MΩ স্তরের সংকেত: 100V |
|||||
|
পাওয়ার সাপ্লাই |
এসি পাওয়ার 220V 50Hz |
|||||
|
ভোল্টেজ বিভাজক |
Φ110×480 |
Φ110×720 |
Φ110×1000 |
Φ110×1450 |
Φ120×2200 |
|
|
ওজন (কেজি) |
5 |
8 |
15 |
25 |
40 |
|
|
মোট ওজন (কেজি) |
10 |
15 |
25 |
40 |
60 |
|
|
আরো স্পেসিফিকেশন কাস্টমাইজ করা যেতে পারে |
||||||
