PD-ফ্রি ফ্রিকোয়েন্সি মডুলেটেড সিরিজ রেজোন্যান্ট টেস্ট সিস্টেম

পণ্যের নাম: সিরিজ রেজোন্যান্স টেস্ট সেট (ভেরিয়েবল-ফ্রিকোয়েন্সি সিরিজ রেজোন্যান্স)

মডেল স্পেসিফিকেশন: HMCXZ-3750 kVA/500 kV

প্রধান প্রয়োগ: 110 কেভি এবং 220 কেভি পাওয়ার সিস্টেমে কেবল, ট্রান্সফরমার, জিআইএস, সার্কিট ব্রেকার, ইনসুলেটর এবং বাসবারগুলির মতো সরঞ্জামগুলির ভোল্টেজ পরীক্ষা সহ্য করার জন্য এসি ব্যবহার করা হয়।

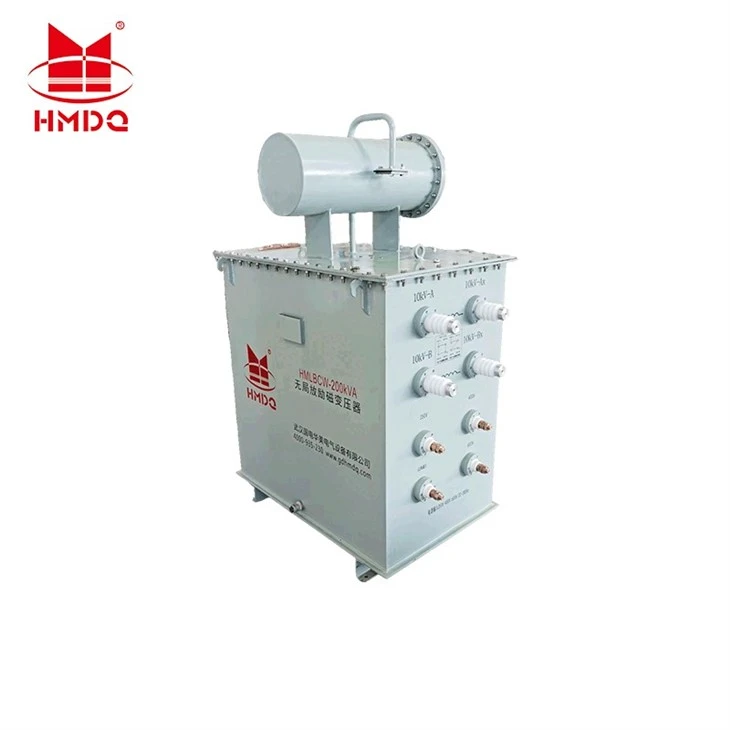

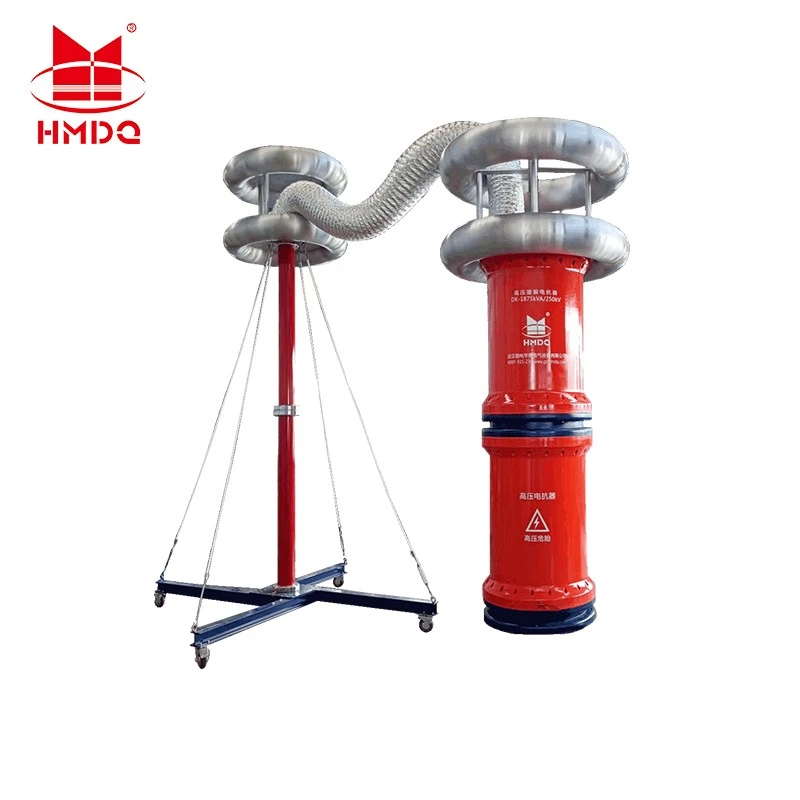

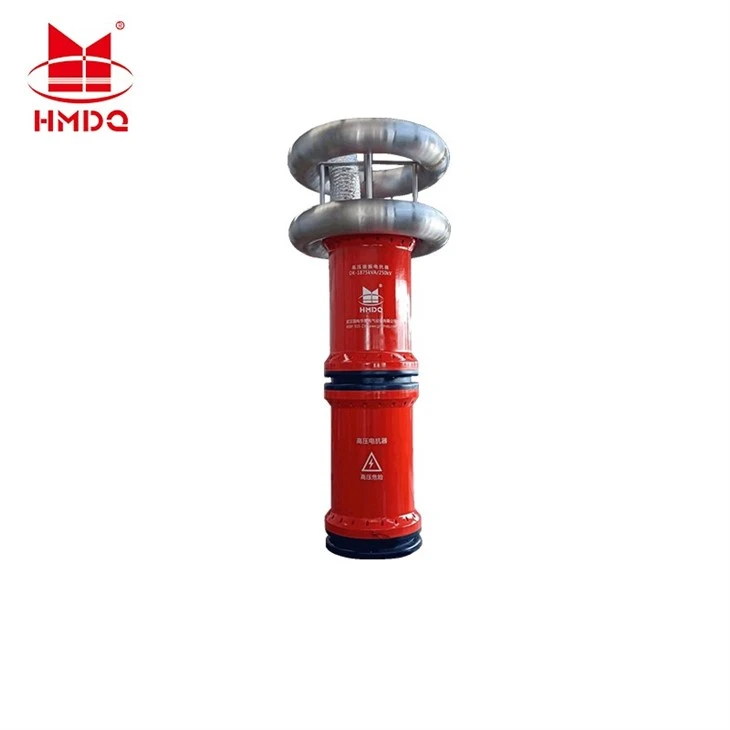

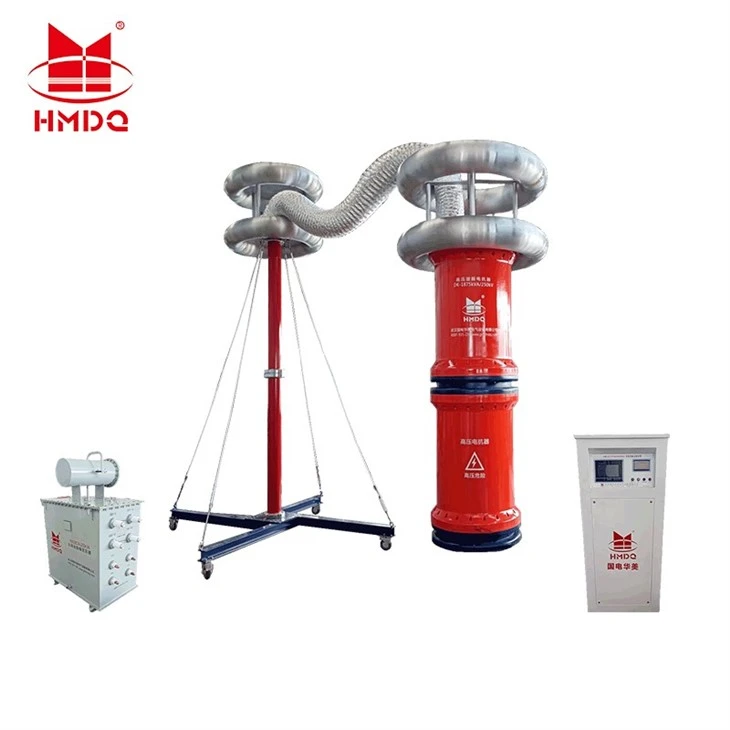

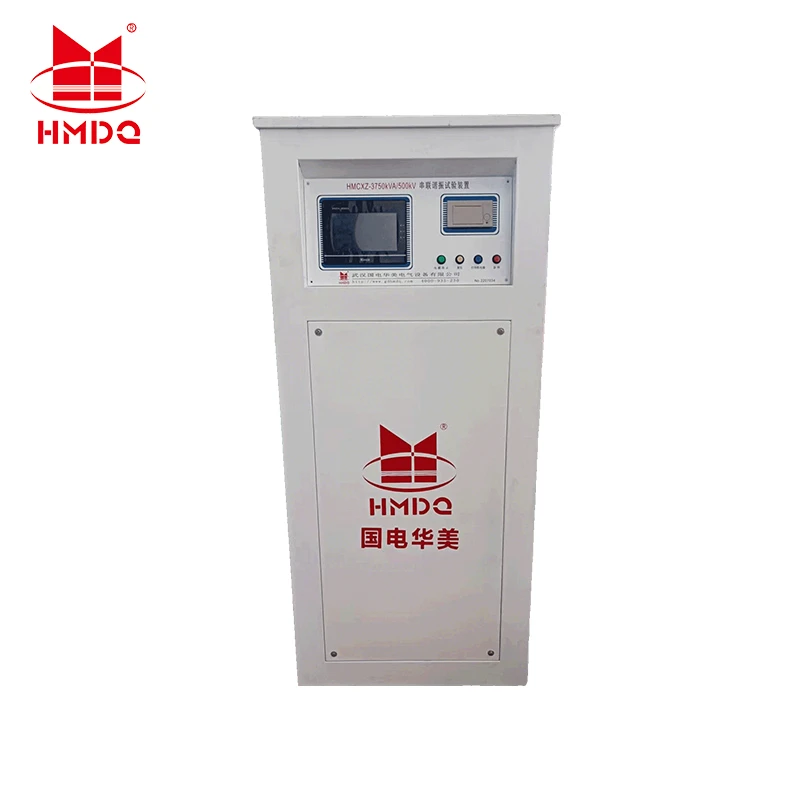

মূল উপাদান: পরিবর্তনশীল-ফ্রিকোয়েন্সি কন্ট্রোল পাওয়ার সাপ্লাই, এক্সাইটেশন ট্রান্সফরমার, হাই-ভোল্টেজ রিঅ্যাক্টর (২টি বিভাগ), এবং ক্যাপাসিটিভ ভোল্টেজ ডিভাইডার।

• রেট করা ক্ষমতা 3750 kVA
• রেটেড ভোল্টেজ 500 কেভি
• ইনপুট পাওয়ার থ্রি-ফেজ 380 V / একক-ফেজ 220 V ±15%, 50 Hz
• ফ্রিকোয়েন্সি অ্যাডজাস্টমেন্ট রেঞ্জ 30 Hz থেকে 300 Hz
• আউটপুট ভোল্টেজ ওয়েভফর্ম বিকৃতি<1.0%
• ক্রমাগত অপারেটিং সময় 30 রেট শর্ত অধীনে মিনিট; তারের ভোল্টেজ সহ্য করার জন্য 60 মিনিট
• অভ্যন্তরীণ গুণমান ফ্যাক্টর Q 50 এর থেকে বড় বা সমান
• সম্পূর্ণ-লোড কেবল টেস্ট Q 30 এর চেয়ে বড় বা সমান (লোড-নির্ভর)
• সিস্টেম পরিমাপের যথার্থতা 1.0%

• উচ্চ ভোল্টেজ রেটিং: 500 কেভি পর্যন্ত, 220 কেভি সিস্টেমে সমস্ত প্রধান সরঞ্জামে ভোল্টেজ পরীক্ষা সহ্য করতে সক্ষম।
• উচ্চ পাওয়ার সাপ্লাই অভিযোজনযোগ্যতা: তিনটি-ফেজ 380 V বা একক-ফেজ 220 V ইনপুট সমর্থন করে, যা সাইটে পাওয়ার সোর্সিংয়ের জন্য নমনীয়- অনুমতি দেয়।
• চমৎকার তরঙ্গরূপ এবং ব্যাপক সুরক্ষা: সাইন ওয়েভ আউটপুট (বিকৃতি হার<1%), automatic detuning upon breakdown, low short-circuit current, and no recovery overvoltage.
• বুদ্ধিমান অপারেশন: বড় রঙের টাচস্ক্রিন অনুরণন, ভোল্টেজ বৃদ্ধি এবং সময় বক্ররেখা প্রদর্শন করে; ডেটা স্টোরেজ, মুদ্রণ এবং ইউএসবি রপ্তানির বৈশিষ্ট্য।
• লাইটওয়েট এবং পোর্টেবল: প্রতি ইউনিটের সর্বোচ্চ ওজন 40 কেজির বেশি নয় (চুল্লি এবং উত্তেজনা ট্রান্সফরমার ব্যতীত), সাইটে সমাবেশের সুবিধা-।
• নমনীয় কনফিগারেশন: দুটি চুল্লি সিরিজে (ভোল্টেজ বুস্ট করার জন্য) বা সমান্তরালে (কারেন্ট বুস্টিংয়ের জন্য) সংযুক্ত করা যেতে পারে, বিভিন্ন পরীক্ষার নমুনা যেমন ক্যাবল এবং জিআইএস মিটমাট করে।
• একাধিক জাতীয় মান মেনে চলা: GB, DL, IEC এবং অন্যান্য মান পূরণ করে।
